Nuotėkio relė: kokią pasirinkti, 30 mA ar 300 mA ir kodėl išsijungia

Nuotėkio relė, oficialiai vadinama srovės skirtumine apsauga, atjungia grandinę, kai dalis srovės nuteka ne ten, kur turėtų: per pažeistą izoliaciją, drėgmę ar žmogaus kūną. Tai svarbiausia apsauga nuo elektros smūgio jūsų bute ar name. Šiame straipsnyje paaiškiname, kaip veikia nuotėkio relė, kur reikalinga 30 mA, o kur naudojama 300 mA, kaip pasirinkti tipą, polių skaičių ir vardinę srovę, ir ką daryti, kai nuotėkio relė nuolat išsijungia.

Kaip veikia nuotėkio relė

Relė nuolat lygina srovę, kuri įteka faziniu laidu, su srove, kuri grįžta nuliniu laidu. Tvarkingoje grandinėje jos lygios. Jei dalis srovės nuteka į žemę, atsiranda skirtumas. Kai jis pasiekia relės nuostatą, pavyzdžiui, 30 mA, relė per sekundės dalį atjungia grandinę.

Svarbu suprasti, ko relė nedaro. Paprasta nuotėkio relė nesaugo nuo perkrovos ir trumpojo jungimo: tam reikalingas automatinis jungiklis. Todėl Specialiųjų patalpų ir technologinių procesų elektros įrenginių įrengimo taisyklių 54 punktas nurodo, kad turi būti naudojama srovės skirtuminė apsauga kartu su aparatu, užtikrinančiu apsaugą nuo viršsrovių, o grupėse be apsaugos nuo viršsrovių naudojama skirtuminė apsauga, galinti atjungti liniją esant viršsroviams. Praktikoje tai reiškia: arba relė su automatiniais jungikliais po ja, arba diferencinis automatas, kuris atlieka abi funkcijas.

30 mA ar 300 mA: ką sako taisyklės

Šis klausimas užduodamas dažniausiai, todėl pateikiame, kas tiksliai parašyta galiojančiose taisyklėse.

Vieta	Suveikimo srovė	Šaltinis
Grupės, maitinančios kištukinius lizdus	ne didesnė kaip 30 mA	Specialiųjų patalpų taisyklės, 57 p.
Lauko rozetės, pavojingos patalpos, vonios 3 zona	ne didesnė kaip 30 mA, privaloma	Specialiųjų patalpų taisyklės, 60 p.
Apsauga nuo gaisro įvade	turi tenkinti 61 p. sąlygą	Specialiųjų patalpų taisyklės, 62 p.
Gyvenamieji pastatai: abi funkcijos vienu įtaisu	ne didesnė kaip 30 mA	Specialiųjų patalpų taisyklės, 63 p.
Pavieniai įrenginiai TN sistemoje	ne didesnė kaip 30 mA	Elektros įrenginių įrengimo bendrosios taisyklės, 196 p.
Kabeliai degiųjų medžiagų sankaupos vietose	ne didesnė kaip 300 mA	Specialiųjų patalpų taisyklės, 236 p.

Iš to seka keli praktiniai dalykai:

• Rozetėms reikia 30 mA. 57 punkte leidžiama prie vienos relės prijungti kelias grupes per atskirus automatinius jungiklius. Normaliose patalpose nereikalaujama relės linijose, maitinančiose stacionariuosius įrenginius ir šviestuvus.
• Relės įrengiamos buto skydelyje. 58 punktas nurodo, kad gyvenamuosiuose pastatuose srovės skirtuminės apsaugos įrengiamos butų skydeliuose, leidžiama ir aukštų skydeliuose.
• 300 mA saugo nuo gaisro, ne nuo smūgio. Tokia srovė per žmogaus kūną yra pavojinga, todėl 300 mA relė niekada nepakeičia 30 mA relės rozetėms. 62 punktas numato gaisrinę apsaugą įvade, o 63 punktas leidžia gyvenamuosiuose pastatuose abi funkcijas atlikti vienu iki 30 mA įtaisu, jei tenkinama 61 punkto sąlyga.
• Pakopos turi būti selektyvios. 51 punktas reikalauja, kad dviejų ir daugiau pakopų schemoje arčiau maitinimo šaltinio esanti apsauga turėtų bent 3 kartus didesnę srovės nuostatą ir suveikimo laiką nei arčiau vartotojo esanti. Todėl praktikoje, jei įvade montuojama 300 mA relė, ji renkama su laiko uždelsimu (žymima S), o grupėse lieka 30 mA relės.

Kada 300 mA relė prasminga

Name ar didesniame bute, kur įvadinis kabelis ir skydas ilgi, elektrikai dažnai rekomenduoja įvade įrengti 300 mA selektyvią relę, o po ja kelias 30 mA reles grupėms. Tada izoliacijos pažaida pačiame įvade ar skyde atjungiama, net jei ji yra prieš grupių reles. Bute su trumpu įvadu dažnai užtenka grupinių 30 mA relių, nes 63 punktas leidžia gaisrinės ir žmonių apsaugos funkcijas atlikti tuo pačiu įtaisu.

Kaip pasirinkti nuotėkio relės tipą

Nuotėkio relės skiriasi tuo, į kokios formos nuotėkio srovę jos reaguoja. Specialiųjų patalpų taisyklių 56 punktas leidžia naudoti reles, reaguojančias tiek į kintamąsias, tiek į pulsuojamąsias sroves, arba tik į kintamąsias. Tame pačiame punkte kaip pulsuojamosios srovės šaltiniai minimos skalbimo mašinos su greičio reguliatoriais, reguliuojami šviesos šaltiniai, televizoriai ir kompiuteriai.

Tipas	Į ką reaguoja	Kur dažniausiai naudojamas
AC	Tik į kintamąją nuotėkio srovę	Paprastos grupės be elektronikos, senesni skydai
A	Į kintamąją ir pulsuojančią	Rozečių grupės su šiuolaikine technika, skalbimo mašina, indaplovė
F	Kaip A ir papildomai aukštesnio dažnio sroves	Įrenginiai su dažnio keitikliais, pvz., kai kurie šilumos siurbliai
B	Ir į lygią nuolatinę srovę	Kai to reikalauja įrenginio gamintojas, pvz., kai kurios įkrovimo stotelės ar keitikliai

Šiandien elektrikai dažniausiai renkasi A tipą rozečių grupėms, nes buityje beveik visa technika turi elektroniką. Jei įrenginio instrukcijoje nurodytas konkretus relės tipas, pavyzdžiui, elektromobilio stotelei ar šilumos siurbliui, vadovaujamasi gamintojo nurodymu.

Kaip atpažinti, kokia relė jau yra jūsų skyde

Nuimti skydo dangčio nereikia: ženklinimas matomas ant priekinės relės pusės. Ieškokite trijų dalykų. Pirma, suveikimo srovės, pažymėtos IΔn, pavyzdžiui, 0,03 A (tai yra 30 mA) arba 0,3 A (300 mA). Antra, vardinės srovės In, pavyzdžiui, 25 A ar 40 A. Trečia, tipo ženklo: AC tipas dažniausiai žymimas vienos sinusoidės simboliu, A tipas sinusoide su pusbangėmis, o B tipas dar ir tiesia linija. Jei ant prietaiso yra raidė S, tai selektyvi relė su uždelsimu. Nufotografuokite ženklinimą ir parodykite elektrikui: jis iš karto pasakys, ar relė tinka jūsų grupėms.

Relė ar diferencinis automatas

Sprendimas	Privalumai	Trūkumai
Viena relė kelioms grupėms	Pigiau, mažiau modulių skyde	Gedimas vienoje grupėje išjungia visas grupes po ta rele
Kelios relės po 2 iki 4 grupes	Geras kainos ir patogumo balansas	Daugiau vietos skyde
Diferencinis automatas kiekvienai grupei	Išsijungia tik ta grupė, kurioje gedimas	Brangiausias variantas

Taisyklės leidžia visus tris variantus. Pasirinkimą dažniausiai lemia skydo dydis ir tai, kiek jums svarbu, kad šaldytuvas, internetas ar signalizacija neišsijungtų dėl gedimo kitoje patalpoje. Specialiųjų patalpų taisyklių 59 punktas draudžia įrengti nuotėkio reles tiems imtuvams, kuriuos atjungus gali susidaryti pavojinga situacija, pavyzdžiui, gaisrinei signalizacijai.

Poliai ir vardinė srovė

Vienfazėms grupėms naudojamos dviejų polių relės, trifazėms keturių polių. 64 punktas nustato, kad relė, skirta žmonių apsaugai ar apsaugai nuo gaisro, turi atjungti tiek fazinį, tiek nulinį laidininką. Relės vardinė srovė, pavyzdžiui, 25 A ar 40 A, nėra jos suveikimo srovė: ji rodo, kokią darbo srovę relė gali ilgai praleisti. Ją elektrikas parenka pagal automatinius jungiklius, esančius prieš ir po rele.

Dar vienas reikalavimas, aktualus perkant relę: 55 punktas draudžia gyvenamuosiuose pastatuose naudoti reles, kurios automatiškai atjungia vartotoją dingus ar sumažėjus tinklo įtampai. Renkantis relę, verta tai pasitikrinti gaminio techniniuose duomenyse ir rinktis gaminius su aiškiais techniniais duomenimis.

Vonia, lauko rozetės, garažas ir sena instaliacija

Kai kuriose vietose nuotėkio relė ne rekomendacija, o aiškus reikalavimas. Specialiųjų patalpų taisyklių 60 punktas nustato, kad nuotėkio relės iki 30 mA privalomos grupėms, prie kurių prijungti lauke esantys kištukiniai lizdai, taip pat lizdai pavojingose ir labai pavojingose patalpose, pavyzdžiui, butų vonių ir dušų 3 zonoje. Vonioje rozetės 0, 1 ir 2 zonose apskritai draudžiamos (128 punktas), todėl plaukų džiovintuvo ar skustuvo rozetė planuojama toliau nuo vonios ir prijungiama per 30 mA relę.

Garaže, rūsyje ir pavėsinėje relė dažniau išsijunginėja dėl drėgmės ir kondensato. Čia svarbu ne tik relė, bet ir tinkamo apsaugos laipsnio rozetės, dėžutės bei sandarūs kabelių įvadai. Jei lauko rozetė ir svetainės rozetės prijungtos prie tos pačios relės, kiekvienas lietus gali palikti be elektros visą namą, todėl lauko linijas verta atskirti.

Sename bute su dvilaide instaliacija, kur nėra apsauginio laido, nuotėkio relė vis tiek suveikia, kai srovė nuteka per žmogų ar drėgmę į žemę. Tačiau be apsauginio laido prietaiso korpusas gedimo metu neįžeminamas, todėl apsauga nėra pilnavertė. Tokiu atveju relė yra geras laikinas žingsnis, o ilgalaikis sprendimas yra instaliacijos atnaujinimas su atskirais N ir PE laidininkais kiekvienai grupei.

Kodėl nuotėkio relė išsijungia

Nuotėkio relė, kuri išsijunginėja, beveik visada praneša apie realią problemą. Dažniausios priežastys:

1. Drėgmė. Lauko rozetė be dangtelio, vonios dėžutė, balkono šviestuvas, rūsio ar garažo linija. Išsijungimai dažnėja lyjant ar rudenį.
2. Sugedęs prietaisas. Boilerio kaitinimo elementas, skalbimo mašina, indaplovė, orkaitė, elektrinis rankšluosčių džiovintuvas. Senstanti izoliacija prietaiso viduje praleidžia nuotėkio srovę.
3. Sujungti nuliai. Jei dviejų grupių nuliniai laidai sujungti dėžutėje ar skyde, srovė grįžta ne per tą relę. Specialiųjų patalpų taisyklių 27 punktas tokį jungimą draudžia, o 52 punktas reikalauja, kad relės veikimo zonoje nulinis laidininkas nebūtų sujungtas su įžemintais elementais.
4. Per daug prietaisų ant vienos relės. Kiekvienas prietaisas turi mažą natūralų nuotėkį. 61 punktas nustato, kad suminė tinklo nuotėkio srovė normaliu režimu neturi viršyti 1/3 relės vardinės srovės. Kai ant vienos 30 mA relės kabo visas butas su daug elektronikos, ji gali išsijungti be aiškaus gedimo.
5. Viršįtampiai. Perkūnijos metu ar dėl perjungimų tinkle relė gali suveikti nuo trumpo impulso.
6. Sena instaliacija. Pažeista izoliacija sienoje, aliumininiai laidai, prastos jungtys dėžutėse.

Ką galite saugiai padaryti patys

• Ištraukite visų prietaisų kištukus iš rozečių toje grupėje.
• Išjunkite visus automatinius jungiklius po rele, tada įjunkite relę.
• Įjunkite automatinius jungiklius po vieną. Kai relė išsijungia, žinote, kurioje grupėje problema.
• Toje grupėje jungiamus prietaisus įjunkite po vieną: taip dažnai randamas kaltininkas.
• Jei relė išsijungia net atjungus visus prietaisus, arba jaučiate degėsių kvapą, nebeįjunginėkite jos pakartotinai ir kvieskite elektriką.

Neardykite rozečių, dėžučių ir skydo patys, neapjunginėkite relės ir nekeiskite jos didesnės srovės rele. Gedimą instaliacijoje elektrikas ieško matuodamas izoliacijos varžą ir tikrindamas jungimus. Kas tai per matavimai ir ką rodo protokolas, aiškiname puslapyje apie varžų matavimus.

Testavimo mygtukas

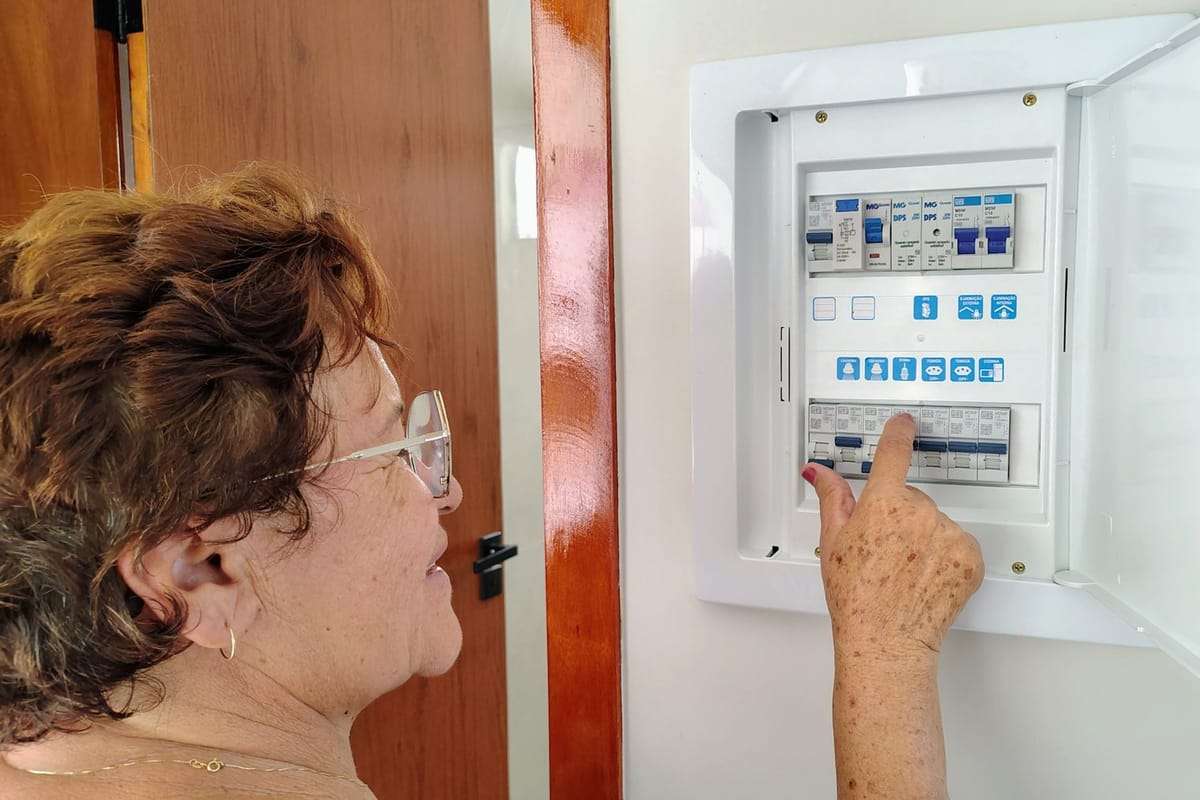

Kiekviena nuotėkio relė turi mygtuką, pažymėtą raide „T“. Jį paspaudus sukuriamas dirbtinis nuotėkis, ir tvarkinga relė turi išsijungti. Gamintojai rekomenduoja tai daryti periodiškai, dažnai nurodomas kas kelis mėnesius dažnumas. Jei paspaudus mygtuką relė neišsijungia, ji neatlieka savo funkcijos ir turi būti pakeista.

Kiek kainuoja nuotėkio relės montavimas

Darbas	Nuo	Dažniausiai
Automatinio jungiklio ar nuotėkio relės montavimas	nuo 6 €/vnt.	10 iki 25 €/vnt.
Skydo surinkimas už modulį	nuo 5 €/modulis	5,5 iki 6,4 €/modulis
Elektros skydo surinkimas ir montavimas	nuo 48 €	100 iki 195 €
Iškvietimas su pirma darbo valanda	nuo 49 €	53 iki 59 €

Kainos nurodytos be relės kainos. Jei sename skyde nėra vietos ar laidai per trumpi, gali tekti perrinkti visą skydą. Apie tai rašome puslapyje apie elektros skydo montavimą, o visas kainas rasite puslapyje Elektros darbų kainos.

Planuojate naują skydą ar remontą? Kaip suskirstyti grupes ir reles, aiškiname straipsnyje Elektros instaliacijos schema bute. Jei relė išsijunginėja perkūnijos metu, pravers ir straipsnis apie viršįtampio apsaugą.

Jei nuotėkio relė išsijungia ir nepavyksta rasti priežasties, palikite užklausą: aprašykite, kada tai nutinka ir kokie prietaisai tuo metu veikia. Elektrikas apžiūrės skydą ir matavimais nustatys gedimo vietą.
