Trifazis elektros pajungimas: kada reikia ir kaip vyksta

Trifazis elektros pajungimas reikalingas tada, kai namų technikai nebeužtenka vienfazio įvado galios arba kai įrenginys gaminamas tik trims fazėms. Dažniausiai apie trifazio pajungimą pradedama galvoti perkant indukcinę kaitlentę, šilumos siurblį, elektromobilio įkrovimo stotelę ar įrengiant dirbtuves. Šiame straipsnyje paaiškiname, kuo skiriasi vienfazis ir trifazis įvadas, kada trifazis tikrai reikalingas, kas pavaizduota trifazio pajungimo schemoje ir kaip vyksta perėjimas per ESO.

Vienfazis ir trifazis įvadas: kuo jie skiriasi

Vienfaziame įvade yra viena fazė ir nulinis laidas, įtampa tarp jų yra 230 V. Trifaziame įvade yra trys fazės, pažymimos L1, L2 ir L3, nulinis laidas N ir apsauginis laidas PE. Tarp fazės ir nulio taip pat yra 230 V, o tarp dviejų fazių 400 V. Todėl ir Apšvietimo elektros įrenginių įrengimo taisyklėse kalbama apie 230/400 V tinklą.

Praktinė prasmė paprasta: trifazis įvadas leidžia paskirstyti apkrovą per tris fazes ir turėti didesnę bendrą galią. Didinant galią per ESO, leistinos galios reikšmės pasirenkamos iš šių verčių:

Įvado tipas	Galimos leistinos galios reikšmės
Vienfazis	3, 4, 5 kW
Trifazis	7, 9, 11, 14, 18, 22, 28, 35, 45, 60 kW

ESO nurodo, kad esant poreikiui daugiau nei 60 kW, galią galima rinktis 1 kW tikslumu. Iš lentelės matyti ir pagrindinė riba: jei jums reikia daugiau nei 5 kW, kitas žingsnis jau yra trifazis įvadas.

Savo dabartinę leistiną galią galite pamatyti prisijungę prie ESO savitarnos, skiltyje apie savo elektros objektus.

Kada trifazio pajungimo tikrai reikia

Toliau pateikiame dažniausias situacijas. Tai įprasta praktika, o galutinį sprendimą lemia įrenginių instrukcijos ir jūsų bendra apkrova.

Įrenginys ar situacija	Ar dažnai reikia trijų fazių	Ką verta žinoti
Indukcinė kaitlentė	Ne visada	Daug kaitlenčių galima jungti prie vienos, dviejų ar trijų fazių
Elektrinė orkaitė	Retai	Dažniausiai jungiama prie vienos fazės atskira grupe
Šilumos siurblys	Dažnai	Galingesni modeliai gaminami tik trifaziai
Elektromobilio stotelė 11 kW	Taip	ESO rekomenduoja 11 kW stotelę, ji veikia trimis fazėmis
Elektrinė pirties krosnelė	Dažnai	Didesnės galios krosnelės dažniausiai trifazės
Dirbtuvės, staklės, kompresorius	Dažnai	Trifaziai varikliai jungiami tik prie trijų fazių
Elektrinis šildymas visame name	Dažnai	Apkrovą tenka skirstyti per fazes

Jei bute veikia tik įprasta buitinė technika, o galios užtenka, perėjimas į trifazį įvadą dažniausiai nėra būtinas. Bet jei kartu su remontu planuojate indukcinę kaitlentę, orkaitę, indaplovę, džiovyklę ir šildomas grindis, verta pasiskaičiuoti, kiek iš jų gali veikti vienu metu.

Indukcinė kaitlentė: dažniausias klausimas

Kaitlentė yra pagrindinė priežastis, dėl kurios žmonės ieško informacijos apie trifazio pajungimą. Daugelio gamintojų instrukcijose pateikiamos kelios jungimo schemos: vienai fazei, dviem fazėms ar trims fazėms. Jungiant prie vienos fazės, visa kaitlentės galia tenka vienai fazei ir vienam automatiniam jungikliui, todėl dažnai įjungiamas galios ribojimas pačioje kaitlentėje. Jungiant prie kelių fazių, apkrova pasiskirsto tolygiau.

Elektros linijų ir instaliacijos įrengimo taisyklių 53 punktas nustato, kad elektros mašinos, aparatai ir prietaisai, kurių vardinė srovė didesnė kaip 16 A, turi būti prijungti prie skirstomojo skydo atskira elektros linija. Kaitlentei tai praktiškai visada reiškia atskirą grupę skyde. Daugiau apie tai skaitykite puslapyje apie kaitlentės pajungimą.

Kaip pasiskaičiuoti, kiek galios jums reikia

Prieš teikiant paraišką ESO naudinga pačiam apytiksliai įvertinti poreikį. Galios nereikia skaičiuoti sudedant visų namų prietaisų galias: jie retai veikia visi kartu. Svarbiau suprasti, kurie galingi įrenginiai realiai gali veikti vienu metu, pavyzdžiui, vakare, kai gaminamas maistas, veikia skalbimo mašina ir kraunasi automobilis.

Paprastas būdas yra toks:

1. Surašykite galingiausius įrenginius ir jų galią iš techninių duomenų lentelės ar instrukcijos: kaitlentė, orkaitė, boileris, šilumos siurblys, krosnelė, stotelė, džiovyklė.
2. Pažymėkite, kurie iš jų gali veikti vienu metu jūsų įprastą dieną.
3. Prie jų sumos pridėkite atsargą apšvietimui, šaldytuvui, kompiuteriams ir smulkiai technikai.
4. Gautą skaičių palyginkite su leistina galia ESO savitarnoje.

Tarkime, bute veikia kaitlentė, kurios galia apribota iki maždaug 3,5 kW, orkaitė apie 3 kW ir skalbimo mašina apie 2 kW (tikslias galias rasite savo įrenginių duomenyse). Jei visi trys įrenginiai įjungiami kartu, jau viršijama 5 kW, o tai yra didžiausia vienfazio įvado reikšmė. Tokiu atveju renkamasi arba trifazis įvadas, arba įpročių ir galios ribojimo sprendimai, pavyzdžiui, kaitlentės galios ribojimas ar apkrovų valdymas.

Elektrikas gali padėti šį skaičiavimą patikslinti pagal tikrus įrenginių duomenis. Svarbu nepervertinti: didesnė galia reiškia didesnę ESO įmoką, o dalis žmonių prašo „su atsarga“, kurios niekada neišnaudoja.

Ką reiškia „trifazis pajungimas“ skirtingose situacijose

Tas pats žodis vartojamas keliems skirtingiems darbams, todėl prieš skambinant elektrikui naudinga juos atskirti.

1. Trifazis įvadas iš ESO. Tai galios didinimas ir įvado tipo keitimas. Jį užsakote ESO savitarnoje, o elektrikas atlieka darbus jūsų pusėje.

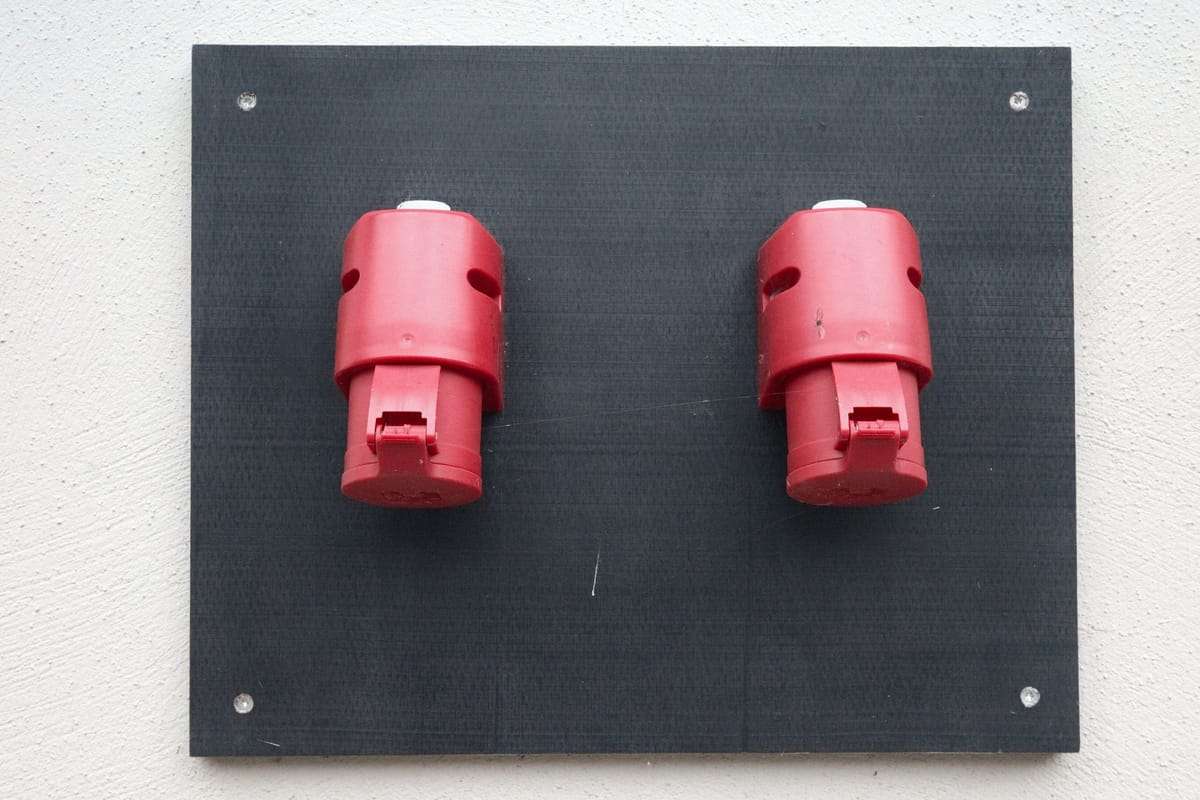

2. Trifazė rozetė. Dirbtuvėse ar garaže įrengiamas trifazis kištukinis lizdas. Apšvietimo elektros įrenginių įrengimo taisyklių 163 punktas reikalauja, kad į trifazio tinklo kištukinį lizdą būtų galima įjungti tik visus tris srovinius kištuko kontaktus, o kištukai negalėtų būti įjungti į aukštesnės įtampos lizdus.
3. Trifazis įrenginys. Kaitlentė, šilumos siurblys, krosnelė ar variklis prijungiami prie trifazės grupės skyde.
4. Trifazis skaitiklis. Jį įrengia ir keičia ESO, kai keičiasi įvado tipas.

Jei jūsų pastate jau yra trifazis įvadas, naujam įrenginiui gali užtekti tik naujos grupės skyde. Jei įvadas vienfazis, pirmiausia reikia ESO paraiškos.

Trifazio pajungimo schema: kas joje pavaizduota

Kai žmonės ieško „trifazio pajungimo schemos“, dažniausiai jiems reikia suprasti, kaip atrodo trifazis skydas. Žemiau pateikiame principinį pavyzdį privačiam namui. Tai ne montavimo instrukcija, o pagalba susikalbėti su elektriku.

Elementas	Paskirtis
Įvadinis trijų polių automatinis jungiklis	Riboja bendrą galią pagal ESO sąlygas ir atjungia visą namą
Viršįtampio ribotuvas (jei įrengiamas)	Saugo nuo žaibo ir perjungimų sukeltų viršįtampių
Keturių polių nuotėkio relė	Atjungia visas fazes ir nulį, kai atsiranda nuotėkio srovė
Trifazės grupės	Kaitlentė, šilumos siurblys, stotelė, krosnelė
Vienfazės grupės, paskirstytos per L1, L2, L3	Apšvietimas, rozetės, skalbimo mašina, boileris

Svarbiausia schemos idėja yra fazių balansas. Vienfazės grupės skirstomos taip, kad kiekvienai fazei tektų panaši apkrova. Jei visos galingos grupės pakabinamos ant vienos fazės, ji perkraunama, o įvadinis jungiklis išsijungia, nors bendra galia dar neišnaudota.

Specialiųjų patalpų ir technologinių procesų elektros įrenginių įrengimo taisyklių 27 punktas nustato, kad grupinio tinklo linijos turi turėti atskirus nulinius ir apsauginius laidininkus, o kelioms grupėms naudoti bendrus N ir PE laidininkus draudžiama. Tai ypač aktualu perdarant seną skydą į trifazį: sujungti „ką turime“ nepavyks, jei senose grupėse nuliai buvo bendri. Nuotėkio relės pasirinkimą plačiau aptariame straipsnyje Nuotėkio relė: kokią pasirinkti.

Kaip vyksta perėjimas iš vienfazio į trifazį įvadą

1. Pasiskaičiuokite reikalingą galią. Susumuokite galingiausius įrenginius, kurie gali veikti vienu metu. ESO turi galios ir įmokos skaičiuoklę.
2. Pateikite paraišką ESO savitarnoje. Daugiabutyje paraiškai gali prireikti bendraturčių sutikimo, jei butas priklauso keliems asmenims.
3. Gaukite prijungimo sąlygas. Jose nurodyta, kokius darbus turite atlikti savo pusėje.
4. Elektriko darbai. Paprastai keičiamas kabelis nuo apskaitos iki skydo, skydas perrenkamas trims fazėms, įrengiamas trijų polių įvadinis jungiklis ir keturių polių nuotėkio relė.
5. Rangovo aktas. Atestuotas elektrikas patikrina tinklą ir pateikia aktą ESO. Kas tai yra, aiškiname straipsnyje Rangovo aktas.
6. ESO darbai. ESO pertvarko tinklą savo pusėje ir pakeičia skaitiklį į trifazį.

ESO duomenimis (2021 m.), galios didinimas vidutiniškai trunka 22 kalendorines dienas, o priklausomai nuo projektavimo, derinimų ir tinklo plėtros nuo 14 iki 95 dienų.

Daugiabutyje Vilniuje

ESO pabrėžia, kad didinant galią daugiabutyje susikerta trys tinklai: buto, ESO ir namo administratoriaus. Senesniuose Vilniaus daugiabučiuose ribojančiu veiksniu gali tapti laiptinės stovai ir aukšto skydeliai, kurie buvo projektuoti kur kas mažesnėms apkrovoms nei šiandien. Specialiųjų patalpų taisyklių 25 punktas nustato, kad gyvenamuosiuose pastatuose varinių laidininkų skerspjūvis turi būti ne mažesnis kaip 2,5 mm² linijoms nuo aukšto iki buto skydelio ir ne mažesnis kaip 4 mm² stovams, tačiau didesnei galiai reikia skaičiuoti pagal apkrovą. Ar reikės namo tinklo darbų, nurodoma prijungimo sąlygose.

Privačiame name

Name įvadas dažniausiai yra apskaitos spintoje prie sklypo ribos, o kabelis iki namo skydo gali būti ilgas. Pereinant į trifazį įvadą, elektrikas įvertina, ar esamas kabelis turi pakankamai gyslų ir tinkamą skerspjūvį. Jei kabelį reikia keisti, kartais tenka kasti tranšėją, o tai stipriai keičia darbų apimtį ir kainą.

Name taip pat verta iš karto pagalvoti apie ateitį. Jei per artimiausius metus planuojate šilumos siurblį, saulės elektrinę ar elektromobilį, skydą geriau surinkti su laisvomis vietomis papildomoms grupėms ir numatyti kabelio trasą iki garažo ar kiemo. Tai pigiau nei vėliau ardyti apdailą. Kartu elektrikas įvertina įžeminimą: name jis įrengiamas vietoje, o be tvarkingo įžeminimo neveikia nei apsauga nuo elektros smūgio, nei viršįtampio ribotuvai.

Kiek kainuoja trifazio pajungimas

Kainą sudaro dvi dalys: ESO įmoka ir elektriko darbai. ESO įmoka skaičiuojama pagal formulę: galia kW padauginta iš įkainio už kW. 2026 m. ESO įkainiai (su PVM, kliento 50 % dalis) yra 100,52 Eur/kW, kai atstumas iki tinklo iki 100 m, 246,88 Eur/kW, kai 101 iki 400 m, ir 721,20 Eur/kW, kai 401 iki 1000 m. Ar didinant galią mokama už visą galią, ar tik už padidinamą dalį, patikrinkite ESO skaičiuoklėje ir prijungimo sąlygose. Pasiskaičiuoti galite puslapyje apie elektros galios didinimą.

Elektriko darbų rinkos intervalai (be medžiagų):

Darbas	Nuo	Dažniausiai
Elektros skydo surinkimas ir montavimas	nuo 48 €	100 iki 195 €
Skydo surinkimas už modulį	nuo 5 €/modulis	5,5 iki 6,4 €/modulis
Automatinio jungiklio ar nuotėkio relės montavimas	nuo 6 €/vnt.	10 iki 25 €/vnt.
Kabelio tiesimas	nuo 1,4 €/m	2,5 iki 4,5 €/m
Kaitlentės ar orkaitės pajungimas	nuo 15 €	25 iki 34 €

Skydo kainą labiausiai lemia modulių skaičius, todėl trifazis skydas su keliomis nuotėkio relėmis ir atskiromis grupėmis kainuoja daugiau nei paprastas vienfazis. Plačiau apie tai rašome puslapyje apie elektros skydo montavimą.

Saugumas: ką galite daryti patys

Trifazėje grandinėje tarp fazių yra 400 V įtampa. Darbus su instaliacija, skydu ir įrenginių prijungimu atlieka atestuotas elektrikas, turintis VERT atestatą darbams iki 1000 V. Patys galite saugiai:

• pasitikrinti leistiną galią ESO savitarnoje;
• surašyti įrenginius, jų galias ir instrukcijose nurodytas jungimo schemas;
• nufotografuoti uždarą skydą ir apskaitos spintą iš išorės, kad elektrikas iš anksto matytų situaciją;
• išjungti įvadinį automatinį jungiklį, jei jaučiate degėsių kvapą ar matote kibirkščiavimą, ir kviesti elektriką.

Jei planuojate kaitlentę, šilumos siurblį ar elektromobilį, palikite užklausą ir nurodykite įrenginių galias: elektrikas įvertins, ar užtenka esamo įvado, ar verta teikti ESO paraišką trifaziam.
