Rozečių ir jungiklių montavimo aukštis: ką sako taisyklės ir praktika

Rozečių montavimo aukštis yra vienas dažniausių klausimų remontuojant butą ar namą. Lietuvoje jis nėra nustatytas vienu skaičiumi „visoms rozetėms“: taisyklės apibrėžia instaliacijos zonas, kuriose turi būti rozetės, jungikliai ir dėžutės, o konkreti vieta pasirenkama pagal baldus ir patalpos paskirtį. Šiame straipsnyje paaiškiname, ką tiksliai sako teisės aktai, kokie aukščiai įprasti kambaryje, virtuvėje, vonioje ir koridoriuje, ir kaip viską suplanuoti prieš frezuojant sienas.

Ką sako taisyklės: instaliacijos zonos

Pagrindinis dokumentas yra Elektros linijų ir instaliacijos įrengimo taisyklės. Jų 53 punktas nustato, kad gyvenamosios ir administracinės paskirties patalpose paslėptosios instaliacijos laidai ir kabeliai montuojami instaliacijai skirtose zonose, o jungikliai, kištukiniai lizdai ir atšakos dėžutės turi būti įrengti instaliacijos zonose.

Zonos apibrėžtos taip:

Zona	Kur prasideda	Plotis	Kas joje dažniausiai
Horizontalioji apatinė	15 cm nuo grindų	30 cm	Rozetės kambariuose
Horizontalioji vidurinė	90 cm nuo grindų	30 cm	Jungikliai, rozetės virš stalviršio
Horizontalioji viršutinė	15 cm nuo lubų	30 cm	Laidų trasos, šviestuvų išvadai
Vertikalioji prie angų	10 cm nuo durų, langų ir kitų angų kraštų	20 cm	Laidų nuleidimai prie jungiklių
Vertikalioji kampuose	10 cm nuo patalpos kampų	20 cm	Laidų nuleidimai, rozetės kampuose

Skaitant šią formuluotę paprastai: apatinė zona yra juosta nuo 15 iki 45 cm virš grindų, vidurinė nuo 90 iki 120 cm, o viršutinė juosta po lubomis. Vertikaliosios zonos yra 20 cm pločio juostos šalia durų, langų ir kampų. Rozetė ar jungiklis, esantys už šių juostų, neatitinka taisyklių.

Kodėl tai svarbu ne tik elektrikui? Zonos leidžia nuspėti, kur sienoje eina laidai. Jei instaliacija įrengta pagal jas, kabantį paveikslą ar lentyną galima saugiau tvirtinti ne zonose. Jei laidai tiesiami įstrižai, kiekvienas gręžimas tampa rizika.

Jungiklių aukštis

Apšvietimo elektros įrenginių įrengimo taisyklių 165 punktas nustato, kad bendrojo apšvietimo šviestuvų jungikliai įrengiami 0,8 iki 1,7 m aukštyje nuo grindų. Specialiųjų patalpų ir technologinių procesų elektros įrenginių įrengimo taisyklių 39 punktas nurodo, kad jungikliai įrengiami sienoje prie durų, netoli durų rankenos.

Suderinus abu reikalavimus su instaliacijos zonomis, praktikoje jungikliai dažniausiai montuojami apie 1 m aukštyje, vidurinėje zonoje, toje durų pusėje, kur yra rankena. Tada šviesą įjungiate ranka, kuria ką tik atidarėte duris, ir jungiklis neužstojamas atsidarančių durų.

Rozečių aukštis visuomeniniuose pastatuose

Dažnai internete cituojamas skaičius „ne žemiau kaip 0,3 m“ kilo iš Apšvietimo elektros įrenginių įrengimo taisyklių 166 punkto. Tačiau jis taikomas visuomeninės, gamybos ir pramonės paskirties pastatų patalpoms, o ne butams. Tame pačiame punkte nurodyta, kad mokslo paskirties patalpose, kuriose nuolat būna vaikai, rozetės įrengiamos su savaime užsidarančiais kontaktais ir nuotėkio rele iki 30 mA. Butuose vadovaujamasi instaliacijos zonomis.

Atstumai nuo dujų ir kitų vamzdžių

Specialiųjų patalpų taisyklių 38 punktas nustato, kad atstumas nuo dujų vamzdžių iki jungiklių, kištukinių lizdų ir elektros įrenginių elementų turi būti ne mažesnis kaip 0,5 m. Elektros linijų ir instaliacijos įrengimo taisyklių 43 punkte nurodyta, kad atstumas nuo jungiklių, kištukinių lizdų ir įrenginių elementų iki dujų ar kitų vamzdynų turi būti ne mažesnis kaip 500 mm. Virtuvėse su dujine virykle tai ypač aktualu planuojant rozetes prie viryklės ir gartraukio.

Rozečių montavimo aukštis pagal patalpas

Toliau pateikiame įprastus aukščius, kurie telpa į instaliacijos zonas. Aukštis matuojamas nuo baigtų grindų iki dėžutės centro. Tai praktika, o ne atskiras teisės akto reikalavimas: jūsų baldai gali lemti kitokį sprendimą, bet vis tiek zonos ribose.

Vieta	Įprastas aukštis	Kodėl
Kambario rozetės palei sienas	apie 30 cm	Apatinė zona, nesimato už baldų
Jungikliai prie durų	apie 100 cm	Vidurinė zona, patogu ranka
Rozetės virš virtuvės stalviršio	apie 100 iki 110 cm	Vidurinė zona, virš stalviršio ir sienelės
Rozetės prie darbo stalo	apie 30 cm arba virš stalo vidurinėje zonoje	Priklauso nuo to, ar laidai turi būti matomi
Televizoriaus zona	apatinėje zonoje po spintele arba vertikalioje zonoje kampe	Kad laidai būtų paslėpti
Rozetės prie lovos	vidurinėje zonoje virš naktinio staliuko arba apatinėje	Rinktis pagal staliuko aukštį
Skalbimo mašina, indaplovė	apatinėje zonoje šalia, ne už prietaiso	Kad būtų galima ištraukti kištuką

Virtuvė

Virtuvėje rozečių aukštį lemia stalviršis. Kai jo aukštis apie 90 cm, rozetės vidurinėje zonoje patenka maždaug 10 iki 20 cm virš stalviršio, tarp jo ir viršutinių spintelių. Jei virtuvės sienelė plytelėmis ar stiklu, elektrikas ir apdailininkas turėtų suderinti, kad dėžutės nesikirstų su plytelių siūlėmis.

Galingiems įrenginiams taisyklės nustato dar vieną principą: Elektros linijų ir instaliacijos įrengimo taisyklių 53 punktas reikalauja, kad prietaisai, kurių vardinė srovė didesnė kaip 16 A, būtų prijungti prie skydo atskira linija. Kaitlentei ir dažnai orkaitei tai reiškia atskirą grupę, o pajungimo dėžutė ar rozetė planuojama ten, kur ji bus pasiekiama, bet neužstos baldų.

Įmontuojamai technikai, pavyzdžiui, indaplovei ar šaldytuvui, rozetę patogiau įrengti gretimoje spintelėje, o ne tiesiai už prietaiso. Tada, prireikus remonto, kištuką galima ištraukti neišimant prietaiso.

Vonios kambarys

Vonioje rozečių vietą lemia ne aukštis, o zonos. Specialiųjų patalpų taisyklių 122 punktas apibrėžia keturias zonas: 0 zona yra vonios ar dušo padėklo vidus, 1 zona virš jų iki 2,25 m aukščio, 2 zona tęsiasi 0,6 m nuo 1 zonos ribos, o 3 zona dar 2,4 m nuo 2 zonos ribos. 128 punktas draudžia 0, 1 ir 2 zonose įrengti kištukinius lizdus, dėžutes ir jungiklius, išskyrus esančius įrenginių sudėtyje. Rozetės leidžiamos 3 zonoje, jeigu įrengta nuotėkio relė iki 30 mA, jos maitinamos per individualų skiriamąjį transformatorių arba naudojama saugi įtampa (124 punktas).

Praktiškai tai reiškia, kad plaukų džiovintuvo rozetė statoma ne arčiau kaip 0,6 m nuo vonios ar dušo krašto, o jungiklis dažnai paliekamas už vonios durų koridoriuje. 128 punktas taip pat nurodo, kad jungiamąsias ir kitas sienines dėžutes vonioje leidžiama įrengti ne žemiau kaip 2,4 m nuo grindų.

Koridorius, balkonas ir lauko rozetės

Koridoriuje jungikliai statomi prie įėjimo durų ir, jei koridorius ilgas, kitame jo gale, kad šviesą būtų galima valdyti iš dviejų vietų. Dulkių siurbliui patogu numatyti bent vieną rozetę apatinėje zonoje. Balkone ar terasoje rozetei reikia tinkamo apsaugos laipsnio ir nuotėkio relės: Specialiųjų patalpų taisyklių 60 punktas nustato, kad lauko rozetėms nuotėkio relės iki 30 mA privalomos.

Vaikų kambarys

Daugelis tėvų klausia, ar vaikų kambaryje rozetes kelti aukščiau. Butams atskiro aukščio reikalavimo nėra, o rozetės vis tiek turi likti instaliacijos zonose. Dažniau naudingesnis kitas sprendimas: rinktis rozetes su apsauginėmis užuolaidėlėmis, kurios atsidaro tik įkišus abu kištuko kontaktus kartu. Tokio sprendimo taisyklės reikalauja mokslo paskirties patalpose, kuriose nuolat būna vaikai, todėl jis logiškas ir namuose. Ne mažiau svarbu, kad kambario rozečių grupė būtų apsaugota nuotėkio rele iki 30 mA, kaip numato Specialiųjų patalpų taisyklių 57 punktas visoms rozečių grupėms.

Žmonėms su negalia

Elektros linijų ir instaliacijos įrengimo taisyklių 20 punktas nurodo, kad jungikliai, rozetės ir kiti valdymo įtaisai, skirti naudotis žmonėms su negalia, įrengiami pagal statybos techninį reglamentą STR 2.03.01:2001 „Statiniai ir teritorijos. Reikalavimai žmonių su negalia reikmėms“. Jei bute gyvena žmogus, judantis vežimėliu, rozečių ir jungiklių aukštis turi būti parinktas pagal jo poreikius ir šį reglamentą.

Kaip viską suplanuoti prieš remontą

1. Pasiruoškite baldų planą. Pažymėkite spintas, lovas, sofą, virtuvės baldus ir technikos vietas.

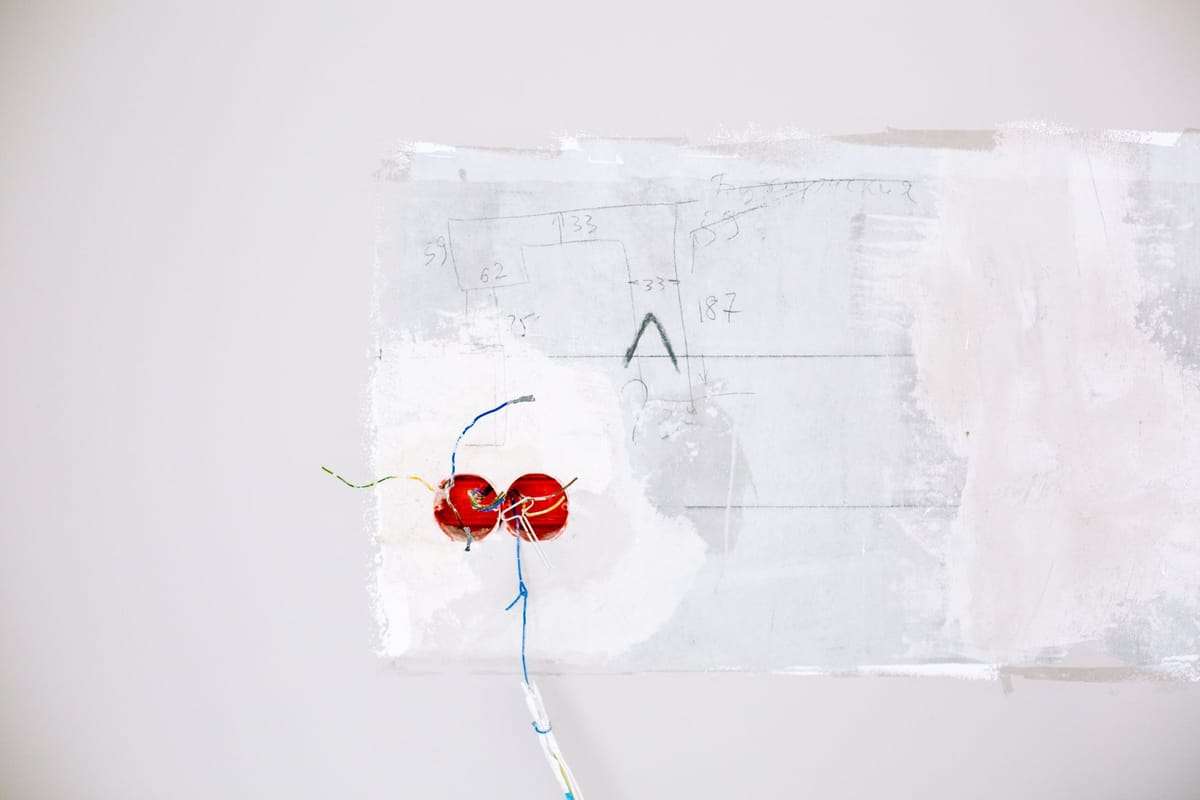

2. Pažymėkite taškus ant sienų. Pieštuku ar lipnia juosta, su aukščiu nuo būsimų baigtų grindų. Atsižvelkite į grindų sluoksnio storį, jei grindys dar neįrengtos.
3. Patikrinkite durų atsidarymo kryptį. Jungiklis turi būti rankenos pusėje, ne už atsidarančių durų.
4. Suderinkite su plytelėmis ir baldais. Virtuvėje ir vonioje dėžučių vietas verta suderinti su apdailininku.
5. Nufotografuokite pažymėtas sienas. Nuotraukos su matmenimis praverčia ir elektrikui, ir vėliau jums.
6. Patikrinkite zonas. Kiekvieną pažymėtą tašką palyginkite su instaliacijos zonomis: ar jis apatinėje, vidurinėje juostoje ar vertikalioje juostoje prie durų, lango ar kampo. Jei taškas atsiduria už zonų, geriau jį perkelti dabar, kol sienos dar neatidarytos.

Kaip suskirstyti rozetes į grupes ir kiek jų numatyti kiekvienoje patalpoje, aiškiname straipsnyje Elektros instaliacijos schema bute.

Dažniausios klaidos planuojant rozečių vietas

• Aukštis matuojamas nuo betono, ne nuo baigtų grindų. Ant grindų dar bus išlyginamasis sluoksnis, šildomos grindys ir danga, todėl rozetės „nusileidžia“ keliais centimetrais. Elektrikui verta pasakyti planuojamą grindų storį.
• Rozetės už spintų ir lovų galvūgalių. Prieš frezuojant verta turėti galutinį baldų išdėstymą, o ne „preliminarų“.
• Per mažai rozečių prie lovos ir darbo stalo. Telefonai, lempos, kompiuteris, monitorius ir kroviklis greitai užpildo vieną dvigubą rozetę.
• Jungiklis ne rankenos pusėje. Tai vienas dažniausių nepatogumų, kurio vėliau nebeištaisysi be naujo taško.
• Vienodas aukštis visur „dėl grožio“. Simetrija gerai, bet virtuvės rozetės turi būti virš stalviršio, o ne apatinėje zonoje už baldų.
• Neįvertinta technikos vieta. Gartraukis, kondicionierius, rankšluosčių džiovintuvas ar elektriniai roletai turi savo maitinimo taškus, kurie pamirštami.

Gipso kartono sienos ir rozetės baldų viduje

Gipso kartono pertvarose naudojamos specialios dėžutės, kurios tvirtinamos prie plokštės, o laidai tiesiami pertvaros ertmėje. Specialiųjų patalpų taisyklių 29 punktas nurodo, kad instaliacija pertvarų ertmėse laikoma paslėptąja, ir bet kuriuo atveju turi būti užtikrinta laidų ir kabelių pakeitimo galimybė. Todėl ir pertvarose laidai įprastai vedami gofruotuose vamzdžiuose, o rozetės vis tiek planuojamos instaliacijos zonose.

Rozetės baldų viduje, pavyzdžiui, virtuvės spintelėje ar spintoje, patogios įmontuojamai technikai ir krovikliams. Jas verta numatyti iš anksto, kad baldų gamintojas paliktų angas laidams ir ventiliacijai.

Kiek kainuoja rozečių ir jungiklių montavimas

Darbas	Nuo	Dažniausiai
Rozetės ar jungiklio montavimas į esamą dėžutę	nuo 5 €/vnt.	10 iki 15 €/vnt.
Naujas elektros taškas su laidu ir dėžute	nuo 15 €/vnt.	25 iki 36 €/vnt.
Dėžutės lizdo gręžimas sienoje	nuo 3 €/vnt.	5 iki 8 €/vnt.
Kanalo frezavimas sienoje	nuo 2 €/m	4 iki 6 €/m

Perkelti esamą rozetę į kitą aukštį dažniausiai reiškia naują tašką: reikia išgręžti naują lizdą, išfrezuoti kanalą iki esamos trasos ir užtaisyti seną vietą. Gipso kartono sienoje darbas paprastesnis nei betone. Daugiau apie darbus rasite puslapyje apie rozečių ir jungiklių montavimą, o visas kainas puslapyje Elektros darbų kainos.

Jei keičiate visą buto instaliaciją, rozečių vietos planuojamos kartu su grupėmis ir skydu. Apie tai rašome puslapyje apie elektros instaliaciją.

Remontuojate ir norite rozetes bei jungiklius perkelti ar pridėti? Palikite užklausą ir nurodykite, kiek taškų planuojate ir kokios sienos: gipso kartonas, plyta ar betonas. Elektrikas įvertins darbų apimtį ir kainą.
