Retro elektros instaliacija: kur tinka, ką sako taisyklės ir kiek kainuoja

Retro elektros instaliacija yra atviroji instaliacija, kai laidai tiesiami ant sienų ir lubų paviršiaus, o ne slepiami po tinku. Dažniausiai naudojami susukti laidai su tekstiliniu apvalkalu, keraminiai izoliatoriai, keraminiai ar bakelito stiliaus jungikliai ir rozetės. Retro instaliacija Vilniuje populiari mediniuose namuose ir sodybose, senamiesčio butuose su mūro sienomis, loftuose ir kavinėse. Šiame straipsnyje paaiškiname, kur ji tinka, ką taisyklės sako apie atvirąją instaliaciją, kaip rinktis medžiagas ir nuo ko priklauso kaina.

Kas laikoma retro (virštinkine) instaliacija

Elektros įrenginių įrengimo bendrosios taisyklės atvirąją instaliaciją apibrėžia kaip instaliaciją ant statinių sienų, lubų, kitų statybinių konstrukcijų, atramų ir panašiai. Retro yra viena iš jos formų, kurioje laidai tampa interjero dalimi. Kitos atvirosios instaliacijos formos yra kabeliai plastikiniuose kanaluose, grindjuostėse ar metaliniuose vamzdžiuose.

Retro instaliaciją sudaro keli elementai:

• Laidai. Dažniausiai dvi ar trys susuktos gyslos su tekstiliniu apvalkalu, įvairių spalvų.
• Izoliatoriai. Keraminiai ritinėliai, prie kurių laidas tvirtinamas ir atitraukiamas nuo sienos.
• Dėžutės. Keraminės, metalinės ar plastikinės paskirstymo dėžutės ant sienos.
• Jungikliai ir rozetės. Paviršiniai, dažnai su sukamuoju mechanizmu.
• Šviestuvų lizdai ir laikikliai. Lubiniai, sieniniai, pakabinami.

Kur retro elektros instaliacija tinka, o kur geriau rinktis kitą sprendimą

Vieta	Ar tinka	Ką verta žinoti
Medinis namas, rąstai	Tinka	Frezuoti rąstų dažnai nenorima, atviroji instaliacija logiška
Senamiesčio mūras, plytų siena	Tinka	Nereikia ardyti istorinių sienų
Loftas, kavinė, restoranas	Tinka	Laidai yra stiliaus dalis
Pirtis, sauna	Atsargiai	Taikomi atskiri temperatūros ir zonų reikalavimai
Vonia	Tik už zonų	0, 1 ir 2 zonose dėžutės ir jungikliai draudžiami
Lauke, terasoje	Atsargiai	Reikia saulei ir drėgmei atsparių medžiagų
Vaikų kambarys	Galima	Laidus verta kelti aukščiau, kad jų nepasiektų vaikai

Retro instaliacija nėra pigesnis būdas „nesifrezuoti“. Ji reikalauja daugiau planavimo, nes kiekviena trasa matoma, o kampai, lygiagretumas ir tarpai tarp izoliatorių turi būti tvarkingi. Kreiva trasa matoma kiekvieną dieną.

Ką sako taisyklės apie atvirąją instaliaciją

Retro laidai nėra atskira taisyklių kategorija: jiems taikomi bendri atvirosios instaliacijos reikalavimai. Svarbiausi iš Elektros linijų ir instaliacijos įrengimo taisyklių:

• Aukštis (39 punktas). Izoliuotieji laidai su apvalkalu ir neapsaugoti kabeliai atvirosios instaliacijos būdu elektros srovei nepavojingose patalpose tiesiami ne žemiau kaip 2 m nuo grindų. Šis reikalavimas netaikomas atšakoms nuo instaliacijos linijų iki ant sienų įrengtų jungiklių, kištukinių lizdų, skydelių ir šviestuvų.
• Apsaugoti laidai (41 punktas). Atvirai, taip pat vamzdžiuose ir ne mažesnio kaip IP20 apsaugos laipsnio loviuose nutiestų kabelių ir laidų aukštis nereglamentuojamas.
• Mechaniniai pažeidimai (34 punktas). Ten, kur galimi mechaniniai pažeidimai, laidai klojami vamzdžiuose, loviuose ar paslėptai, o atvirai klojami laidai turi turėti mechaniniam poveikiui atsparius apvalkalus.
• Paskirtis (35 punktas). Laidai ir kabeliai naudojami pagal paskirtį ir tik tokioje aplinkoje, kuri nurodyta jų standartuose ir techninių sąlygų aprašuose.
• Degios konstrukcijos (28 punktas). Trumpi instaliacijos sankirtos su D ir žemesnės degumo klasės konstrukcijų elementais ruožai įrengiami atsižvelgiant į gaisrinės saugos reikalavimus.
• Dėžutės (18 ir 19 punktai). Laidai jungiami ir atšakojami dėžutėse, kurios uždaromos dangteliais. Dėžutės turi būti pagamintos iš nurodytos degumo klasės medžiagų.
• Saulė (33 punktas). Laidai su šviesai neatsparia išorine izoliacija apsaugomi nuo tiesioginės saulės.

Praktinė išvada iš 39 punkto: horizontalias retro trasas palei sieną dažniausiai verta vesti aukštai, po lubomis, o žemyn iki jungiklių ir rozečių leisti atšakas. Jei norisi trasos žemiau, pavyzdžiui, palei grindjuostę, laidas turi būti apsaugotas vamzdžiu ar tinkamu kanalu, o retro stilius tada išnyksta.

Retro laidų ir elementų pasirinkimas

Specialiųjų patalpų ir technologinių procesų elektros įrenginių įrengimo taisyklių 27 punktas nustato, kad grupinio tinklo linijos nuo buto ar namo skydelio iki šviestuvų, kištukinių lizdų ir stacionariųjų imtuvų turi būti trilaidės, keturlaidės arba penkialaidės, tai yra su faziniu, nuliniu ir apsauginiu laidininku. Retro instaliacijai tai reiškia, kad ir apšvietimo, ir rozečių grupėms tiesiamas laidas su apsauginiu laidininku, o dvigyslis dekoratyvinis laidas grupinėms linijoms netinka. Rozetėms 37 punktas dar reikalauja kištukinių lizdų su apsauginiu kontaktu ne mažesnei kaip 10 A srovei.

Renkantis medžiagas, elektrikai dažniausiai pataria:

1. Pirkti laidus su aiškiu ženklinimu ir techniniais duomenimis. Turi būti nurodytas skerspjūvis, vardinė įtampa ir paskirtis. Dekoratyvus laidas be duomenų yra rizika.
2. Skerspjūvį rinktis pagal grupę. Taisyklės nustato mažiausią varinio laido skerspjūvį butų grupinėms linijoms 1,5 mm², o rozetėms praktikoje dažniausiai naudojamas 2,5 mm².
3. Izoliatorius tvirtinti pagal gamintojo nurodymus. Atstumas tarp jų lemia, ar laidas nekabės ir nesilenks.
4. Jungiklius ir rozetes rinktis su sertifikuotu mechanizmu. Retro išvaizda neturi reikšti prastesnės kokybės kontaktų.
5. Dėžutes rinktis pagal degumo klasę, ypač ant medinių sienų.

Pastaba apie spalvas: retro laidų gyslos dažnai būna vienos spalvos su apvalkalu. Elektrikas jas pažymi galuose, kad vėliau būtų aišku, kuri gysla fazinė, kuri nulinė ir kuri apsauginė.

Apšvietimas retro stiliumi

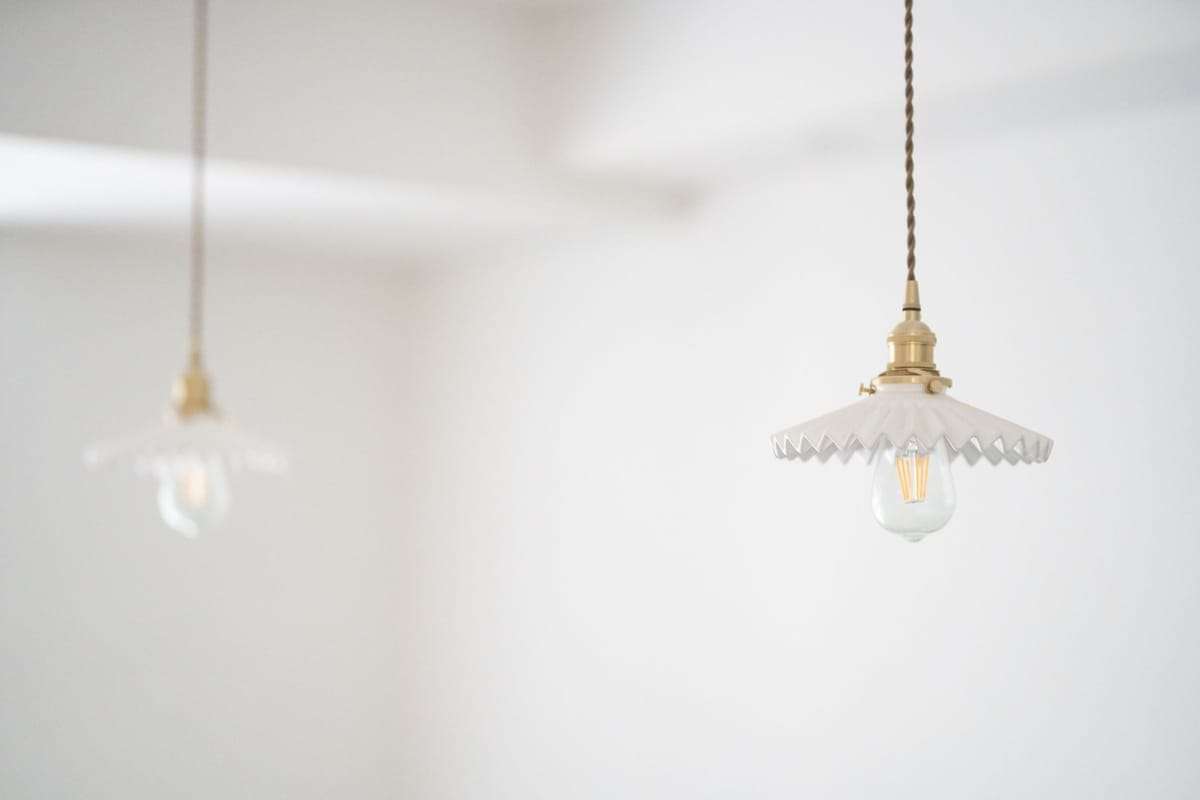

Retro instaliacija dažniausiai derinama su atvirais šviestuvų lizdais, Edisono tipo lemputėmis ir pakabinamais šviestuvais ant tekstilinių laidų. Apšvietimo elektros įrenginių įrengimo taisyklių 164 punktas nustato, kad vienpoliai jungikliai įrengiami fazinio laidininko grandinėje, o atjungti nulinį laidininką neatjungus fazinio draudžiama. Retro jungiklių mechanizmai dažnai vienpoliai, todėl jų prijungimas turi būti teisingas.

LED juostos ir modernūs šviestuvai taip pat dera su retro trasomis, jei maitinimo blokai paslepiami ar įrengiami dėžutėse. Daugiau apie šviestuvų ir LED apšvietimo montavimą rasite puslapyje apie apšvietimo montavimą.

Kaip vyksta retro instaliacijos montavimas

1. Trasų planas. Kartu su jumis nupiešiamos trasos ant sienų: kur eis horizontalūs ruožai, kur atšakos žemyn, kur dėžutės.
2. Skydas ir grupės. Kaip ir paslėptai instaliacijai, suplanuojamos grupės, automatiniai jungikliai ir nuotėkio relės. Rozečių grupėms taisyklės reikalauja nuotėkio relės iki 30 mA.
3. Izoliatorių ir dėžučių tvirtinimas. Iš pradžių pažymima ir pritvirtinama, tik tada tiesiami laidai.
4. Laidų tiesimas. Laidai įtempiami tolygiai, kampai formuojami tvarkingai, perėjos per sienas daromos vamzdžiuose.
5. Prijungimas ir žymėjimas. Jungikliai, rozetės, šviestuvai, gyslų žymėjimas.
6. Bandymai ir matavimai. Elektros įrenginių įrengimo bendrųjų taisyklių 322 punktas numato bandymus ir matavimus prieš pradedant naudoti įrenginius, o 327 punktas juos įforminti protokolais.

Svarbu ir darbų eiliškumas. Retro trasos montuojamos jau ant baigtų sienų, todėl dažymas, lubų apdaila ir sienų valymas atliekami anksčiau. Jei sienos bus dažomos vėliau, laidus ir izoliatorius tektų uždengti, o tai nepatogu ir rizikinga apvalkalui.

Jei retro instaliaciją įrengiate sename name ar bute, pirmiausia verta įvertinti esamą instaliaciją ir skydą. Apie tai rašome straipsnyje Seno buto elektros instaliacijos keitimas.

Retro instaliacija mediniame name

Mediniai namai ir sodybos aplink Vilnių yra viena dažniausių vietų, kur renkamasi retro instaliacija. Rąstų ar tašų sienas frezuoti nenorima, o paslėpti laidus galima tik po apdaila. Atviroji instaliacija čia logiškas sprendimas, bet medis yra degi medžiaga, todėl ypač svarbu kelios detalės.

Pirma, laidai neturėtų gulėti tiesiai ant medžio: keraminiai izoliatoriai atitraukia juos nuo paviršiaus ir leidžia orui cirkuliuoti. Antra, perėjos per sienas ir perdangas daromos vamzdžiuose. Elektros linijų ir instaliacijos įrengimo taisyklių 45 ir 46 punktai reikalauja, kad perėjos per sienas būtų įrengtos taip, kad laidus būtų galima pakeisti, o laidai perėjose būtų papildomai izoliuoti. Trečia, dėžutės ir jungimai turi būti iš tinkamos degumo klasės medžiagų ir uždaryti dangteliais.

Mediniame name svarbu ir apsauga skyde: nuotėkio relės rozečių grupėms, tvarkingas įžeminimas ir, jei namas atokesnis, viršįtampio apsauga. Rąstinis namas „gyvena“: sienos džiūsta ir sėda, todėl trasos ties sienų sandūromis tvirtinamos su atsarga, kad laidai neįsitemptų.

Retro instaliacija mūriniame bute ir lofte

Senamiesčio, Užupio ar Naujamiesčio butuose su atidengtu plytų mūru retro instaliacija dažnai pasirenkama tam, kad nereikėtų pjaustyti istorinių sienų. Mūras nedegus, todėl gaisrinės saugos požiūriu situacija paprastesnė nei mediniame name, bet atsiranda kitų iššūkių. Senas mūras būna nelygus, todėl izoliatorių linija turi būti išmatuota ir sužymėta iš anksto, kitaip trasa atrodys banguota. Tvirtinimo vietos parenkamos plytose, o ne siūlėse, kur skiediniai gali trupėti.

Lofte ar kavinėje retro trasos dažnai derinamos su metaliniais vamzdžiais ir pramoninio stiliaus dėžutėmis. Tokiu atveju laidai vamzdžiuose yra apsaugoti nuo mechaninių pažeidimų, o jų tiesimo aukščio taisyklės nereglamentuoja (41 punktas). Šis sprendimas patogus vietose, kur trasa turi nusileisti iki rozečių apatinėje sienos dalyje.

Kad ir koks būtų stilius, skyde rozečių grupės saugomos nuotėkio relėmis iki 30 mA. Kaip pasirinkti relę ir ką daryti, kai ji išsijungia, aiškiname straipsnyje Nuotėkio relė: kokią pasirinkti.

Priežiūra ir tikrinimas

Atviroji instaliacija turi vieną privalumą: ją lengva apžiūrėti. Kartą per kurį laiką verta pažiūrėti, ar laidų apvalkalas nesutrūkinėjęs, ar izoliatoriai tvirtai laikosi, ar dėžučių dangteliai uždaryti ir ar niekas nepakabino ant laidų dekoracijų. Jei jungiklis ar rozetė kaista, kibirkščiuoja ar girdisi traškėjimas, išjunkite grupės automatinį jungiklį ir kvieskite elektriką. Patys neatidarinėkite dėžučių ir neardykite jungiklių.

Nuo ko priklauso retro instaliacijos kaina

Atskiros rinkos kainos retro instaliacijai neradome, todėl ji skaičiuojama pagal taškus ir darbo laiką. Orientacijai:

Darbas	Nuo	Dažniausiai
Naujas elektros taškas su laidu ir dėžute	nuo 15 €/vnt.	25 iki 36 €/vnt.
Šviestuvo montavimas ir pajungimas	nuo 8 €/vnt.	20 iki 25 €/vnt.
Elektriko darbo valanda	nuo 16 €/val.	30 iki 33 €/val.
Elektros skydo surinkimas ir montavimas	nuo 48 €	100 iki 195 €

Retro instaliacijos darbas dažniausiai užtrunka ilgiau nei tokio pat taškų skaičiaus paslėptoji instaliacija, nes svarbi kiekviena trasa, kampas ir izoliatoriaus vieta. Kita vertus, nereikia frezuoti, todėl nėra kanalų užtaisymo ir dulkių. Medžiagos taip pat brangesnės už įprastus instaliacinius kabelius. Tikslią kainą elektrikas pateikia pamatęs patalpas ir trasų planą. Prieš apžiūrą naudinga nuspręsti, kiek taškų bus retro stiliumi, o kiek paslėpti, ir ar medžiagas perkate patys, ar jas parenka elektrikas: tai keičia ir sąmatą, ir darbų trukmę. Kitų darbų kainas rasite puslapyje Elektros darbų kainos.

Dažniausios klaidos

• Pigūs dekoratyviniai laidai be techninių duomenų. Gražūs, bet nežinia, kokią srovę ir aplinką atlaiko.
• Dvigyslis laidas grupinėms linijoms. Be apsauginio laidininko instaliacija neatitinka trilaidžio tinklo reikalavimų nei rozetėms, nei šviestuvams.
• Trasos žemai be apsaugos. Ten, kur laidą gali užkliudyti baldai, dulkių siurblys ar vaikai, jis turi būti apsaugotas.
• Jungimai be dėžučių. Laidų sujungimai turi būti dėžutėse su dangteliais, kad juos būtų galima apžiūrėti.
• Nėra plano. Trasos improvizuojamos vietoje ir galiausiai atrodo chaotiškai.

Retro instaliacija gali būti visos elektros instaliacijos dalis: pavyzdžiui, svetainėje matomos retro trasos, o virtuvėje ir vonioje paslėptoji instaliacija.

Planuojate retro instaliaciją mediniame name ar loft bute? Palikite užklausą ir pridėkite sienų nuotraukas: elektrikas įvertins trasas, medžiagas ir darbo apimtį.
